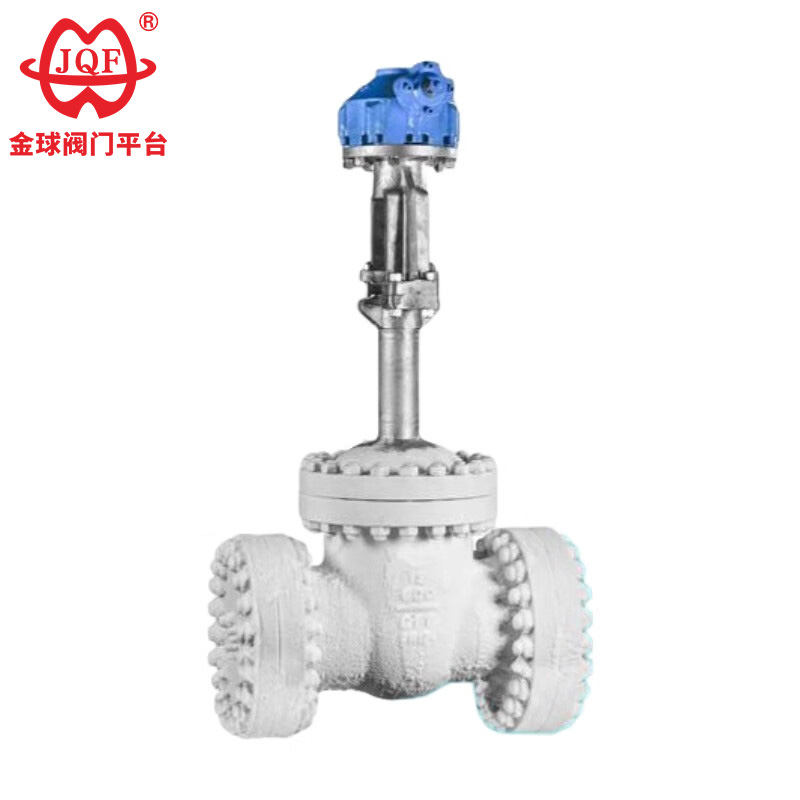

Rozsdamentes acél kriogén tolózár

A JQF Valve több mint 20 éve működő szelepgyártó Kínában, elsősorban golyósszelepeket, tolózárakat, gömbszelepeket, pillangószelepeket és mágnesszelepeket gyárt. Kiváló minőségű, rozsdamentes acél kriogén tolózárunk kifejezetten extrém működési körülményekhez készült, -46°C alatti közeghőmérséklet mellett. Alkalmas olyan kriogén közegekhez, mint a metán, cseppfolyósított földgáz, hexén, szén-dioxid, folyékony ammónia, folyékony oxigén, folyékony nitrogén és folyékony hidrogén.

Kérdés küldése

termékleírás

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Teljesítményparaméterek

modell		DZ40Y-16	DZ40Y-25
Üzemi nyomás (MPa)		1.6	2.5
megfelelő hőmérséklet (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
anyag	töltőanyag	Baptista tetrafluoretilén azbeszt kötél
	Kézikerék	QT450-10
	Száras anya	ZCuA110Fe3
	Szelepszár	1Cr18Ni9Ti
	Tömítés	Alacsony hőmérsékletű azbeszt

Jellemzők

1. Üreges nyomássemlegesítés: A rozsdamentes acél kriogén tolózár szelep bemeneti felületébe integrált tervezett nyomáskiegyenlítő nyílás aktívan semlegesíti a nyomáskülönbségeket, megakadályozva a káros közegek felhalmozódását a szelepüregben.
2. Termodinamikailag optimalizált burkolat: A burkolat magasságát dinamikusan számítják ki az üzemi hőmérsékleti profil alapján, hogy a szártömítés kompressziós integritását megőrizze a teljes hőmérsékleti ciklus során.
3. Tribológiai anyagkalibráció: A tömítőgyűrű és a tömítésanyag pontos specifikációi biztosítják a kémiai stabilitást a megadott üzemi hőmérsékleti tartományban.
4. Kohászati teljesítménygarancia: Az összetevők kémiai összetétele és kristályszerkezete szigorúan érvényesítve van, hogy biztosítsák az ütésállóságot és a rugalmasságot széles hőmérséklet-tartományban.
5. Univerzális interfész-architektúra: A rozsdamentes acél kriogén tolózár standard karima-konfigurációi és tömítési morfológiai lehetőségei megfelelnek a globális csővezeték-integrációs követelményeknek.

A fő forma és csatlakozási méretek

Névleges átmérő	A fő méretek és csatlakozási méretek
Névleges átmérő	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

Szerkezeti kép

A cikkben szereplő összes szöveg, adat és kép csak tájékoztató jellegű. Ha több termékteljesítményt, szerkezeti méretet, árat és egyéb részleteket szeretne látni. Kérjük, lépjen kapcsolatba velünk.
