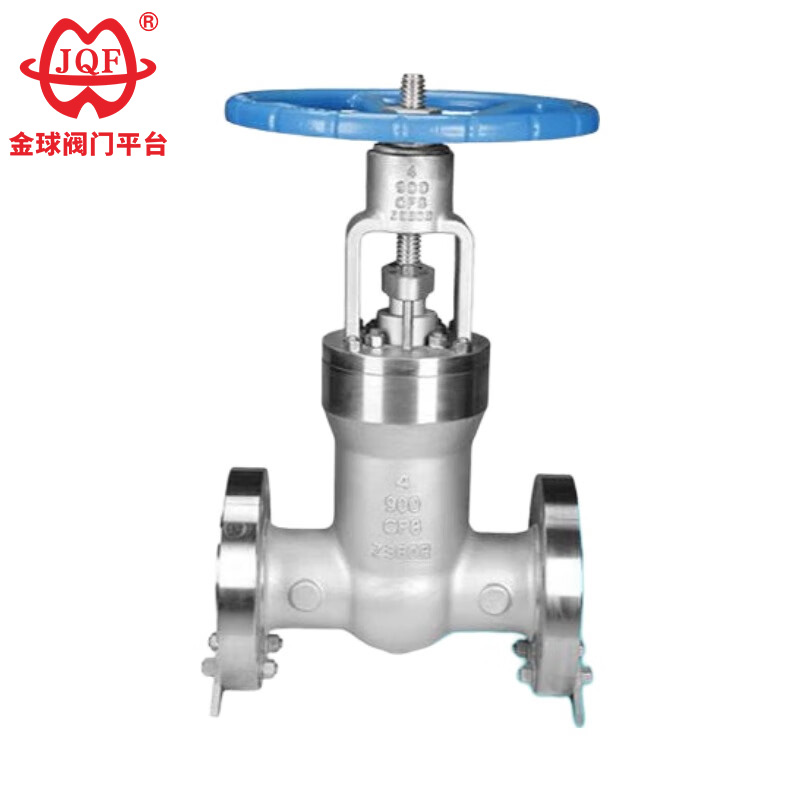

API nagynyomású tolózár

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Tervezési kritériumok: API 600 / ASME B16.34
Szerkezethossz ASME B16.10
Tompahegesztési méret ASME B16.5
Teszt és ellenőrzés API 598
Nyomás - Hőmérséklet: ASME B16.34

Jellemzők

Az API nagynyomású tolózárakat erőművi szelepeknek is nevezik. Elsősorban hőerőművek különféle csőrendszereiben használják, amelyek a közeg (például víz vagy gőz) áramlásának csatlakoztatásáért vagy leválasztásáért felelősek. A hagyományos szelepekhez képest az erőművi szelepek kiemelkedő tulajdonsága, hogy ellenállnak a nagyon magas hőmérsékletnek és nyomásnak. Különleges kialakításuk is van – önzáró szerkezet. Ennek a kialakításnak van egy előnye: minél nagyobb a rendszer nyomása, annál jobb a tömítő hatás. Ezek a jellemzők széles körben használják speciális magas hőmérsékletű és nagynyomású munkakörülmények között, és nehezen helyettesíthetők más szeleptermékekkel.
1. Súrlódásmentes nyitás és zárás: Ez a funkció megoldja a hagyományos szelepek tömítőfelületei közötti súrlódási problémát, ami stabilabb tömítési teljesítményt eredményez.
2. Felülre szerelt szerkezet: A szelep csővezetékre történő felszerelése után, ha ellenőrzésre vagy karbantartásra van szükség, azt leszerelés nélkül, közvetlenül online is meg lehet tenni. Ez jelentősen csökkenti az állásidőt és megtakarítja a karbantartási költségeket.
3. Együlékes kialakítás: Megszünteti a szelepüregben a szokatlan nyomásnövekedés problémáját, ami befolyásolja a biztonságos használatot.
4. Alacsony nyomatékú kialakítás: A speciális szerkezetű szelepszár könnyű nyitást és zárást tesz lehetővé minimális erővel.
5. Ék alakú tömítési szerkezet: Az API nagynyomású tolózár a szelepszár által biztosított mechanikai erőt használja fel, hogy az ék alakú kaput a szelepülékhez nyomja a tömítés elérése érdekében, így biztosítva, hogy a szelep tömítési teljesítménye stabil marad, és nem befolyásolja a csővezeték nyomásának ingadozása.
6. Öntisztító tömítőfelület szerkezete: Amikor az API High Pressure Gate Valve kapuja kibillent a szelepülékből, a csővezetékben lévő folyadék egyenletesen áramlik a kapu tömítőfelületének teljes kerületén. Ez megakadályozza, hogy a nagy sebességű folyadék a szelepüléknek csak egy részét erodálja, és a tömítőfelületen felgyülemlett szennyeződéseket is leöblíti, így öntisztulás érhető el.

Teljesítmény paraméterek

A fő rész anyaga

A fő forma és csatlakozási méretek
