1. Beszerelés előtti ellenőrzés: Ellenőrizze, hogy a szelep anyaga kompatibilis-e a közeggel, a hőmérséklettel és a nyomással. Vizsgálja meg a tartós GB szabványos, rozsdamentes acél tolózár homlokfelületét, hogy nincsenek-e rajta karcolások. Győződjön meg arról, hogy a tömítés anyaga megfelel a használati követelményeknek, és ellenőrizze, hogy a csavarok/anyák megfelelnek-e a szilárdsági követelményeknek.
2. Telepítési igazítás: Ne erőltesse az igazítást. A helytelen beállítás a szelepülék deformálódásához, szivárgáshoz vagy szerkezeti igénybevételhez vezethet. Támassza meg a csöveket egymástól függetlenül a szelep közelében. Fokozatosan, csillag alakú sorrendben húzza meg a csavarokat, amíg egyenletes nyomatékot nem kap. A rendszer 24-48 órás működése után húzza meg újra a csavarokat.
3. Üzemeltetési eljárások: A kiváló minőségű GB szabványos rozsdamentes acél tolózárnak teljesen nyitottnak vagy teljesen zártnak kell lennie – a részleges nyitás felgyorsítja a szelepülék/lemez erózióját a nagy sebességű folyadék által. Csak a kézikerékkel működtesse; soha ne használjon csavarkulcsot/kart. A szelepszárat negyedévente kell kenni.
4. Tesztelés és karbantartás: A telepítés után, a rendszer üzembe helyezése előtt statikus nyomáspróbát kell végezni a GB szabványos rozsdamentes acél tolózáron a PN névleges nyomás 1,5-szeresével. A tesztelés során a szelepet el kell szigetelni a későbbi berendezésektől.
5. Tárolás és kezelés: A szelepeket zárt helyen és nedvességtől védve kell tárolni. Beszerelés előtt a zárókupakoknak a beszerelt helyzetben kell maradniuk.

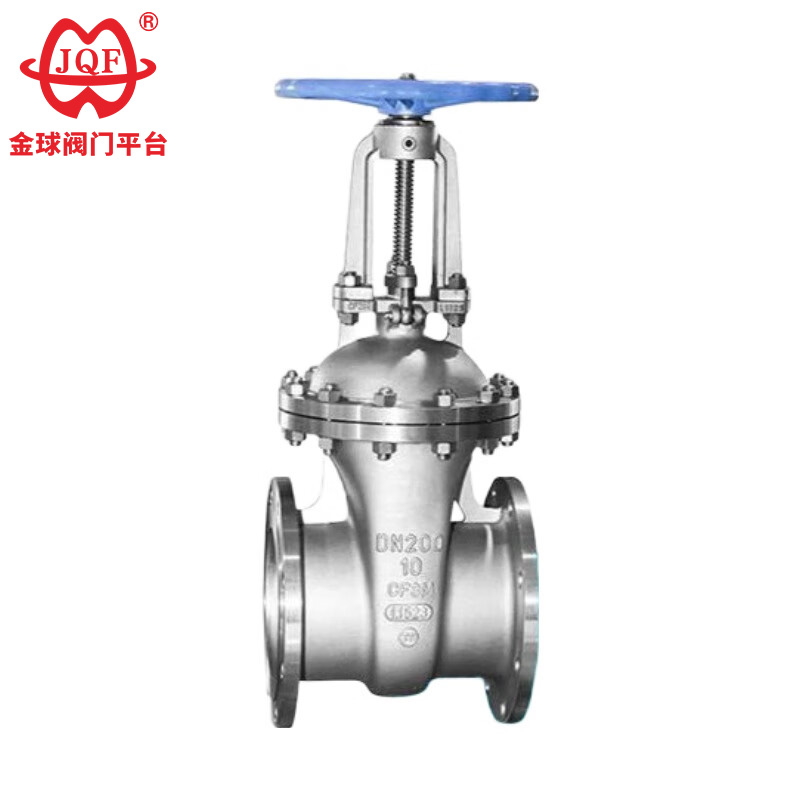

1. A GB Standard Stainless Steel Gate Valve ausztenites rozsdamentes acélból készül, amely kiválóan ellenáll az oxidáló savas közegek okozta korróziónak.
2. Amikor a közeg átfolyik a GB szabványos rozsdamentes acél tolózáron, az áramlási irány változatlan marad, ami alacsony folyadékellenállást eredményez.
3. A kapu mozgási iránya merőleges a közeg áramlási irányára, ami alacsony nyitási és zárási nyomatékot és erőfeszítés nélküli működést eredményez.
4. A közeg áramlási iránya korlátlan, nem zavarja a folyadékáramlást vagy csökkenti a nyomást. A közeg a tolózár mindkét oldaláról áramolhat, elérve a rendeltetését. Különösen alkalmas olyan csővezetékekhez, ahol a közeg áramlási iránya megváltozhat.
5. A GB szabványos rozsdamentes acél tolózár függőlegesen van beszerelve a szeleptestbe, ami rövid szerkezeti hosszt eredményez.
6. A GB szabványos rozsdamentes acél tolózár jó tömítőképességgel rendelkezik. Teljesen nyitott állapotban minimális a tömítőfelület kopása.
Tervezési adatok: GB / T 12234
Szerkezet hossza: GB / T 12221
Csatlakozó karima: JB / T 79.1
Teszt és ellenőrzés: JB / T 9092
Nyomás - Hőmérséklet: GB / T 9131
Termékazonosító: GB / T 12220
| Névleges nyomásPN (MPa) | ügy | próbanyomás (MPa) | Zárt | |
| Lezárt (folyékony) | Tömítés (gáz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Kagyló anyaga | Megfelelő adathordozó | Alkalmazható hőmérséklet (℃) |
| Króm-nikkel-titán acél (P típusú) | Salétromsavak | ≤200 |
| Króm-nikkel-molibdén-titán acél (R típusú) | Ecetsav | ≤200 |
| Karosszéria, motorháztető | Szeleplemez, ülék | Szelepszár | Száras anya | töltőanyag | Kézikerék |
| Króm-nikkel titán acél | Rozsdamentes acél, rozsdamentes acél + cementált keményfém | Króm nikkel-titán rozsdamentes acél | Alumínium bronz | teflon | Temperöntvény |
| Króm-nikkel-molibdén-titán acél | Rozsdamentes acél, rozsdamentes acél + cementált keményfém | Króm nikkel-titán rozsdamentes acél | Alumínium bronz | teflon | Temperöntvény |

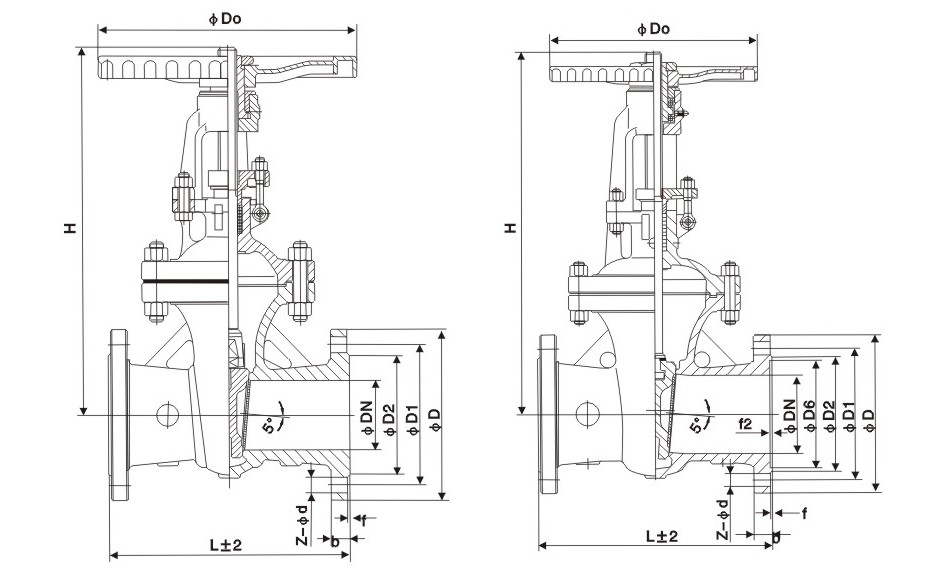

| Névleges átmérő | A fő méretek és csatlakozási méretek | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
