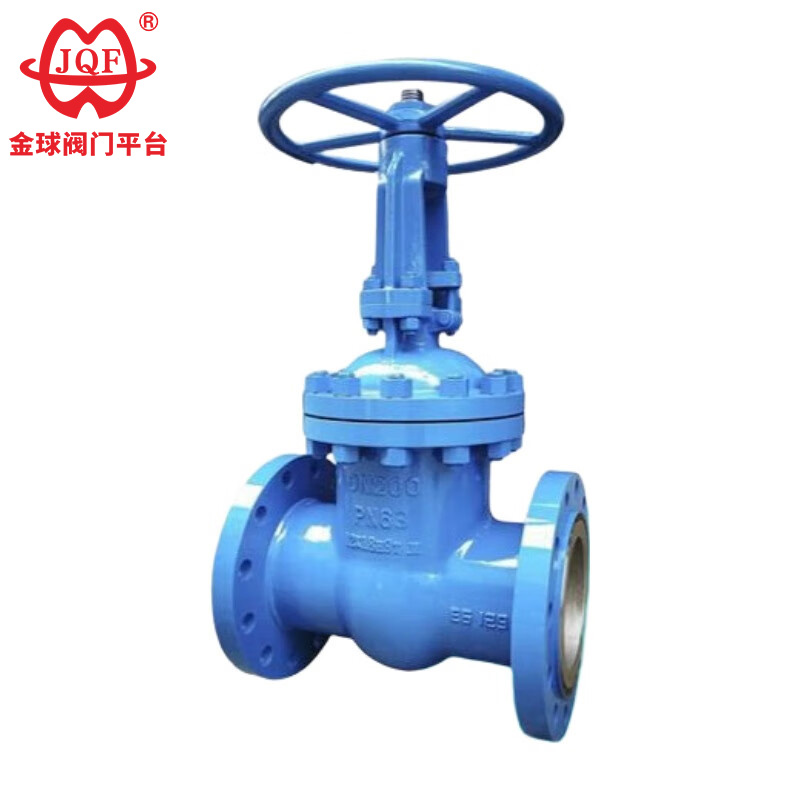

A JQF Valve gyár kiváló minőségű GB szabványos karimás tolózárakat gyárt, amelyeket széles körben használnak petrolkémiai, hőenergia- és egyéb kőolajtermék- és gőzvezetékekben nyitó- és záróeszközként a csővezeték közegeinek csatlakoztatásához vagy levágásához. Különböző anyagok kiválasztásával a személyre szabott GB szabványos karimás tolózárak különféle közegekhez, például vízhez, gőzhöz, olajhoz, salétromsavhoz, ecetsavhoz, erős oxidálószerekhez és karbamidhoz alkalmasak, és kézi, kúpkerekes és elektromos meghajtású változatban is elérhetők.
Telepítés előtti ellenőrzések
Ellenőrizze a GB szabványos karimás tolózárak anyagának kompatibilitását a folyadékközeggel, a hőmérséklettel és a nyomással. Ellenőrizze a karimák felületét, hogy nincsenek-e karcolások, győződjön meg arról, hogy a tömítés anyaga megfelel a használati feltételeknek, és ellenőrizze, hogy a csavarok/anyák megfelelnek-e a szilárdsági követelményeknek.
Telepítési igazítás
Soha ne állítsa be erővel a GB szabványos karimás tolózárakat. A helytelen beállítás az ülés torzulását, szivárgását vagy szerkezeti feszültséget okoz. A csővezetékeket egymástól függetlenül kell megtámasztani a szelep közelében. Fokozatosan húzza meg a csavarokat csillagmintában az egyenletes nyomatékig. 24–48 óra rendszerműködés után húzza meg újra.
Működési fegyelem
Teljesen nyissa vagy zárja a GB szabványos karimás tolózárakat – a részben nyitott helyzetek felgyorsítják az ülés/kapu erózióját a nagy sebességű áramlás miatt. Csak kézi kerekeket használjon; kerülje a kulcsokat/karokat. A szár kenése (EP-minőségű zsír) negyedévente kötelező.
Karbantartás tesztelése
Hidrosztatikusan tesztelje a GB szabványos karimás tolózárakat a telepítés után 1,5× PN névleges értékkel a rendszer üzembe helyezése előtt. A tesztelés során válassza le a szelepeket a későbbi berendezésekről. Évente: ellenőrizze a tömszelence tömítettségét, a szár korrózióját és a karimás csatlakozások integritását. Azonnal cserélje ki az elhasználódott tömítőgyűrűket a diffúz kibocsátás megállítása érdekében.
Tárolás kezelése
A szelepeket zárt térben, nedvességtől védve tárolja. A zárókupakokat tartsa fent a beszerelésig.
1. Nagy hatékonyságú kialakítás: A GB szabványos karimás tolózárak racionálisan konfigurált kialakítással rendelkeznek, amely hatékonyan kihasználja a helyet, kiváló szeleptest-stabilitást, minimális folyadékellenállást és optimalizált áramlási együtthatót biztosít.
2. Megnövelt tömítési élettartam: A tömítőfelület rozsdamentes acélt és keményfém bevonatot használ, minimalizálva a kopást és jelentősen meghosszabbítva az élettartamot.
3. Megbízható és könnyen kezelhető: A rugalmas grafittömítés biztosítja a tömítés megbízható integritását, ami egyenletes működést és minimális működési nyomatékot eredményez.
4. Sokoldalú működtetési módok: A GB szabványos karimás tolózárak különféle működtető mechanizmusokkal kompatibilisek, beleértve a kézi, pneumatikus, elektromos és fogaskerekes meghajtást, hogy megfeleljenek a különféle alkalmazási követelményeknek.
5. Változatos szerkezetek: Különféle szerkezeti konfigurációkban kapható, beleértve a rugalmas ékes egykapu, a merev ékes egykapu vagy a párhuzamos (kettős) kapu.
Tervezési adatok: GB / T 12234
Szerkezet hossza: GB / T 12221
Csatlakozó karima: JB / T 79.1
Teszt és ellenőrzés: JB / T 9092
Nyomás - Hőmérséklet: GB / T 9131
Termékazonosító: GB / T 12220
| Névleges nyomásPN (MPa) | ügy | próbanyomás (MPa) | Zárt | |
| Lezárt (folyékony) | Tömítés (gáz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Kagyló anyaga | Megfelelő adathordozó | Alkalmazható hőmérséklet (℃) |
| Szénacél (C típusú) | Víz, gőz, olaj | ≤425 |
| Króm-nikkel-titán acél (P típusú) | Salétromsavak | ≤200 |
| Króm-nikkel-molibdén-titán acél (R típusú) | Ecetsav | ≤200 |
| Króm-molibdén acél (I. típus) | Víz, gőz, olaj | ≤550 |
| Karosszéria, motorháztető | Szeleplemez, ülék | Szelepszár | Száras anya | töltőanyag | Kézikerék |
| Szénacél | Kiváló minőségű szénacél + keményfém vagy rozsdamentes acél | Krómozott rozsdamentes acél | Alumínium bronz | Grafit azbeszt csomagolás | Temperöntvény |
| Króm-nikkel titán acél | Rozsdamentes acél, rozsdamentes acél + cementált keményfém | Króm nikkel-titán rozsdamentes acél | Alumínium bronz | teflon | Temperöntvény |
| Króm-nikkel-molibdén-titán acél | Rozsdamentes acél, rozsdamentes acél + cementált keményfém | Króm nikkel-titán rozsdamentes acél | Alumínium bronz | teflon | Temperöntvény |
| Króm-molibdén acél | Ötvözött acél + keményfém | Króm-molibdén acél | Alumínium bronz | Rugalmas azbeszt | Temperöntvény |

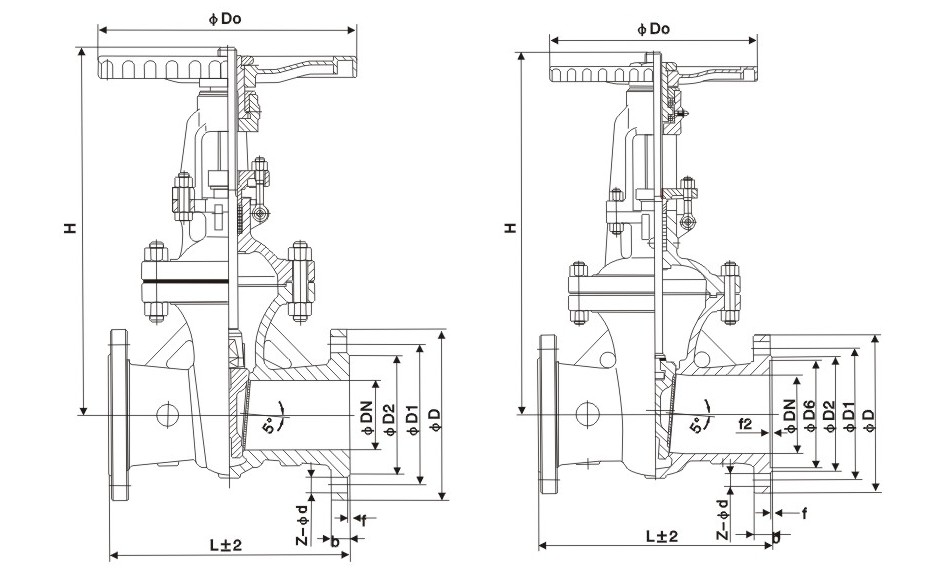

| Névleges átmérő | A fő méretek és csatlakozási méretek | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
