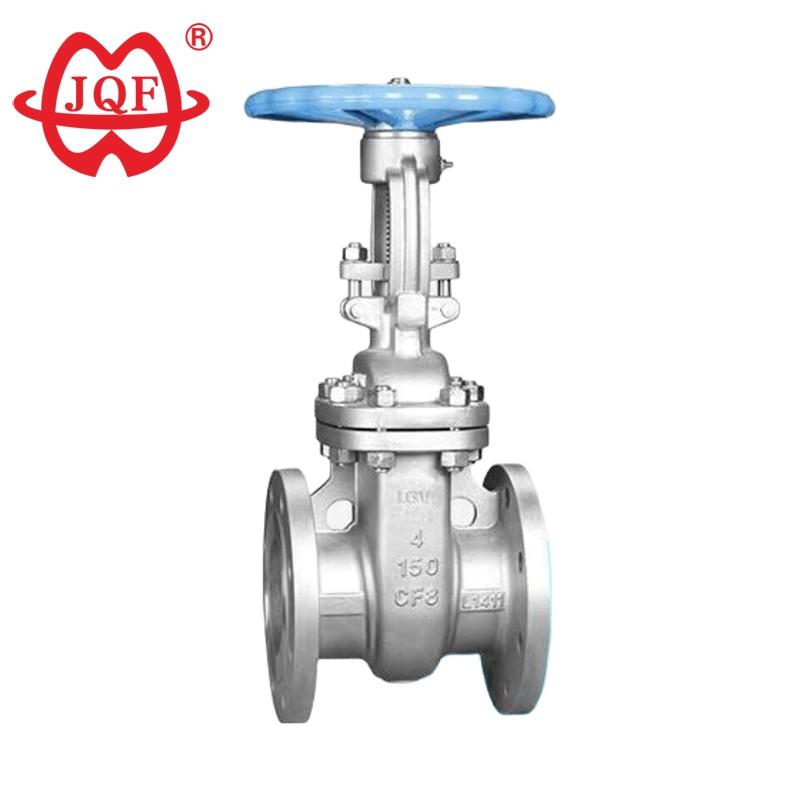

Ez a tartós API rozsdamentes acél tolózár teljes furatú kialakítással rendelkezik, amely kivételes hidraulikus hatékonyságot kínál. Teljesen nyitott állapotban a közeg közvetlenül áramlik át minimális folyadékellenállás mellett, csökkentve a rendszer nyomásveszteségét. Az API rozsdamentes acél tolózár precíziós tömítőfelületei edzett tömítést alkalmaznak, amely kopás- és korrózióállóságot, valamint a hagyományos tolózárakhoz képest kiváló teljesítményt biztosít. Működés közben a kapu függőlegesen felfelé mozog az áramlással szemben, ami rendkívül sima működtetést ér el minimális szükséges nyomaték mellett, így csökkentve a kezelő munkaterhelését. Az általános alkalmazásokra tervezett API rozsdamentes acél tolózár egyszerű és kompakt szerkezettel büszkélkedhet, amely megfelel az API 600 szabványoknak. Alkalmazkodó kialakítása ellenáll a szélsőséges nyomásoknak, hőmérsékleteknek és átmérőknek, valamint kompatibilis a különféle médiákkal és működési környezetekkel. Továbbá a tengelyszimmetria teljesen nyitott állapotban turbulens, akadálytalan közegátvezetést hoz létre, kiküszöböli az áramlási zavarokat és biztosítja a csővezeték zavartalan működését.
Az olaj- és gázipari műveleteknél az API rozsdamentes acél tolózárak a kútfej csővezetékek elszigetelésére, a kőolaj nagynyomású kinyerésére, valamint a kéntartalmú folyadékok szabályozására szolgálnak, amelyek rendkívül jól tűrik a hidrogén-szulfidot (H2S). Az API rozsdamentes acél tolózárak edzett rozsdamentes acél konstrukciója megakadályozza a szulfidos feszültségrepedéseket hidrogén-szulfidban gazdag környezetben, így a kútfej alkatrészek és a termelési elosztók nélkülözhetetlen alkotóelemei.
A vegyi feldolgozó üzemekben az API rozsdamentes acél tolózárak hatékonyan kezelik a korrozív közegeket, beleértve a savakat, lúgokat és oldószereket. Az erőművek API rozsdamentes acél tolózárakat használnak a kazán-tápvízrendszerekben, amelyek légmentesen lezáró funkciójukat használják a gőzveszteség megelőzésére a turbina indítása során.
A vízkezelő mérnökök API rozsdamentes acél tolózárakat használnak a tengervíz sótalanító nyílásainál a sókorrózió okozta kopás leküzdésére. A galvanikus korrózióval szembeni ellenálló képességük miatt ezek a szelepek következetesen az előnyben részesített választások a tengeri és tengeri létesítmények tengervíz ballasztrendszereihez.
Tervezés és gyártás: API 600
Karima mérete: ANSI B16.5
Szerkezet hossza: ANSI B16.10
Nyomás ~ Hőmérséklet: ANSI B16.34
Ellenőrzés és tesztelés: API 598
| Névleges nyomás (Lb) | Erőpróba | Vízzáró teszt | Gáztömítés teszt | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Karosszéria, motorháztető, kapu | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Tömítő felület | Cr13 vagy cementált karbid | Test (W) vagy keményfém (Y) | ||||
| Szára és belső részei | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| töltőanyag | Rugalmas grafit | |||||
| Tömítés | Rozsdamentes acél spirál tömítés | |||||
| Megfelelő adathordozó | Víz, gőz, olaj és így tovább | Salétromsav és egyéb maró hatású közegek | Erős oxidáló közeg | Ecetsav és egyéb maró hatású közeg | ||
| megfelelő hőmérséklet | -29 ~ 425 ℃ | -40-500 ℃ | ||||
| Névleges átmérő | A fő méretek és csatlakozási méretek | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
