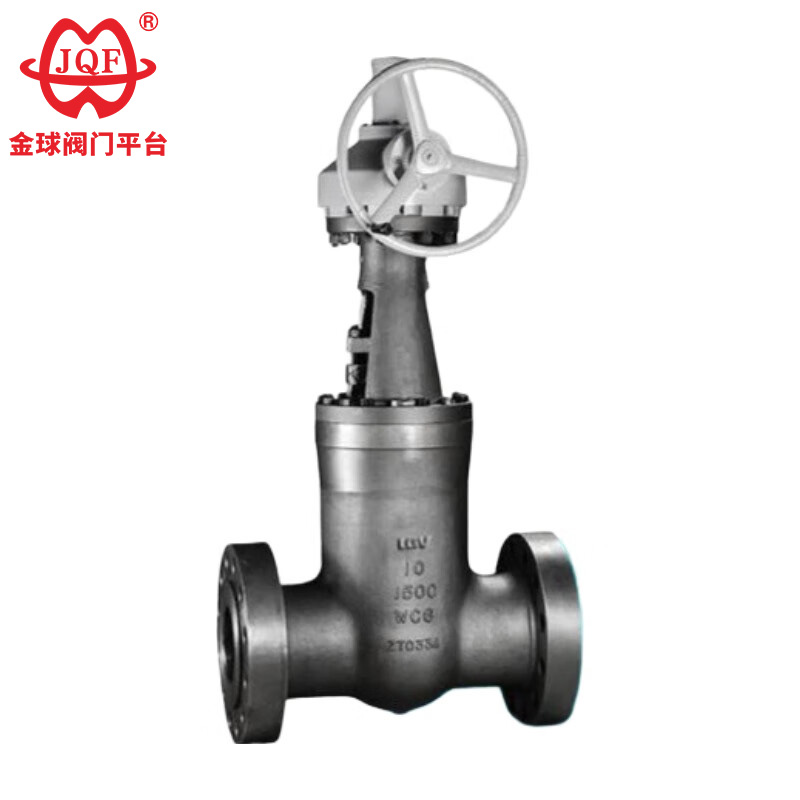

A magas hőmérsékletű tolózárakat, más néven erőművi szelepeket elsősorban hőerőművek különböző rendszereinek csőrendszereiben használják a csővezeték közegének elzárására vagy csatlakoztatására. Alkalmazható közeg: nem korrozív közeg, például víz és gőz.
A magas hőmérsékletű tolózár zéró súrlódású hajtási elve felülmúlja a hagyományos szelepek korlátait, nevezetesen a tömítés integritásának fokozatos csökkenését az üzem közbeni felületkopás következtében. A magas hőmérsékletű tolózár felső bemeneti kialakítású, amely lehetővé teszi a közvetlen online karbantartást, miközben a csővezeték nyomás alatt marad, jelentősen csökkentve a berendezés állásidejét és a működési költségeket a rendszer nyomáscsökkentése nélkül.
Az integrált ülésszerkezet megakadályozza, hogy a beszorult közeg veszélyes túlnyomásos körülményeket hozzon létre, kiküszöböli a kamrában a nyomás felhalmozódásának lehetséges kockázatát és elkerüli a biztonsági előírások megsértését.
A gondosan megtervezett szárgeometriájú integrált, alacsony nyomatékú hajtásrendszer minimális kézi működtetést igényel – jellemzően kompakt kézikerékkel még nagy nyomáskülönbség mellett is könnyen működtethető.
A tömítés megbízhatósága egy mechanikusan meghajtott ékmechanizmusnak köszönhető, amely kiszámítja a szár tolóerejét, hogy a szeleptárcsát az üléssel erőteljesen összekapcsolja. Ez a megbízható mechanikus rögzítés biztosítja a légmentes zárást, amelyet nem befolyásolnak a csővezeték nyomásingadozásai, és egyenletes teljesítményt garantál a különböző működési tartományokban. Ezzel egyidejűleg a csővezeték-folyadék egyenletes, 360°-os határréteg-áramlást hoz létre az ülés teljes kerületén, enyhítve a turbulens hatások által okozott eróziós gócpontokat, és aktívan kiöblíti a részecskelerakódásokat a kritikus tömítési területekről.
Más szeleptermékekkel összehasonlítva a magas hőmérsékletű tolózárakat magas hőmérséklet és nagy nyomás, valamint egyedi önzáró kialakítás jellemzi. Minél nagyobb a nyomás, annál megbízhatóbb a tömítés. A teljesítmény és a műszaki jellemzők miatt a különleges munkakörülmények miatt a termék olyan tulajdonsággá válik, amely más termékekkel nem helyettesíthető.
Tervezési szabvány: GB / T 12234-2007
Szerkezet hossza GB / T 12221-2005
Tompahegesztő csatlakozási méret NB / T 4704-2014
Teszt és ellenőrzés NB / T 4704-2014
Nyomás - Hőmérséklet: NB / T 4704-2014
| modell | PN | Üzemi nyomás/MPa | megfelelő hőmérséklet/℃ | Megfelelő adathordozó | Test |
| Z61Y-250 | 250 | 25 | ≤570 | gőz | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | gőz | WC9 |
| modell | anyag | ||||
| Test | Szeleplemez | sapka | Sztem anya | töltőanyag | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Rugalmas grafit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Rugalmas grafit |
| DN | L | D | H | D0 | súly/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
A cikkben szereplő összes szöveg, adat és kép csak tájékoztató jellegű. Ha több termékteljesítményt, szerkezeti méretet, árat és egyéb részleteket szeretne látni. Kérjük, lépjen kapcsolatba velünk.
