Elektromos tolózár

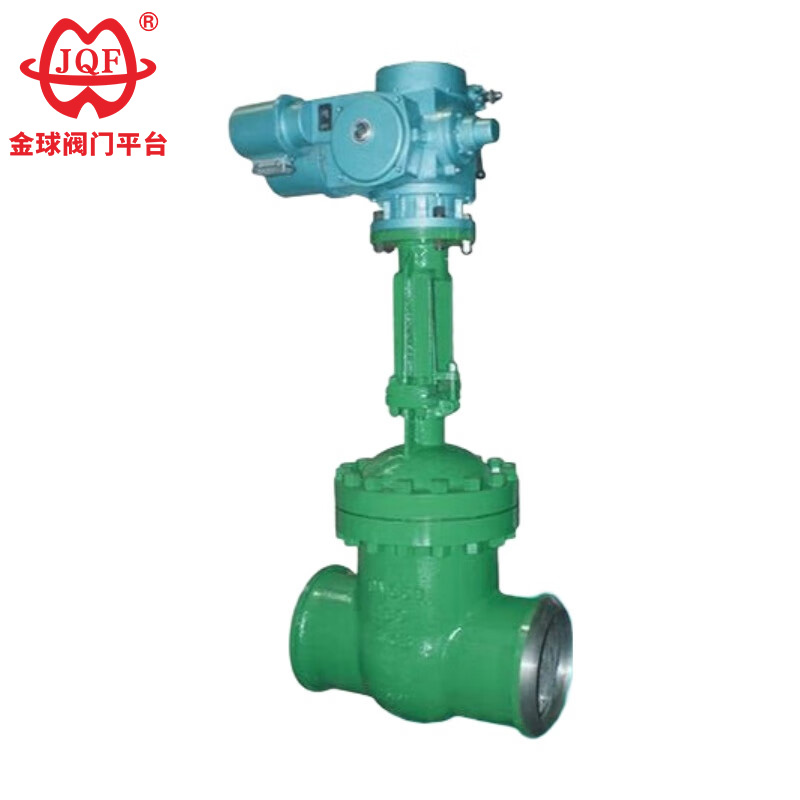

A JQF Valve gyár nemcsak különféle szabványos szelepeket gyárt, hanem szelepeket is tervez és gyárt az ügyfelek igényei szerint. Kiváló minőségű elektromos tolózárunk egy automata szelepberendezés, amely egy elektromos működtetőt egy hegesztett véggel összekapcsolt tolózártesttel integrál. Távvezérlést, gyors nyitást és zárást, valamint a szelepek automatizált kezelését valósítja meg. Különösen alkalmas nagy nyomású, magas hőmérsékletű, magas kockázatú vagy nehezen hozzáférhető munkakörülményekre, és a modern ipari csővezeték-automatizálás kulcsfontosságú eszköze.

Kérdés küldése

termékleírás

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Tervezési adatok: GB / T 12234
Szerkezet hossza: GB / T 12221
Csatlakozó karima: JB / T 79.1
Teszt és ellenőrzés: JB / T 9092
Nyomás - Hőmérséklet: GB / T 9131
Termékazonosító: GB / T 12220

Az elektromos tolózárak olyan alkalmazásokhoz alkalmasak, amelyek teljes nyitást vagy zárást igényelnek. Röviden: be-/kikapcsolóként használják, jellemzően csővezetékekbe szerelik le szigetelőszelepként, és nem alkalmasak áramlásszabályozásra. Amikor a szelep teljesen nyitva van, a járat teljesen akadálymentes, így a közeg gyakorlatilag nyomásveszteség nélkül áramlik át rajta. Ezért ideálisak az alacsony nyomásveszteséget előnyben részesítő és akadálymentes áramlási útvonalat igénylő rendszerekhez.

Jellemzők

1. Kompakt szerkezet, ésszerű kialakítás, jó szelepmerevség, sima áramlási út és alacsony áramlási együttható.
2. A tömítőfelületek rozsdamentes acélból és keményötvözet anyagokból készülnek, biztosítva a hosszú élettartamot.
3. Az elektromos tolózár rugalmas grafittömítést használ, amely megbízható tömítést és könnyű, rugalmas működést biztosít.
4. Az elektromos tolózár meghajtható manuálisan, pneumatikusan, elektromosan vagy sebességváltóval.
5. Három szerkezeti lehetőség áll rendelkezésre: rugalmas ékes egykapu, merev ékes egykapu és kettős kapu.

Teljesítményparaméterek

Névleges nyomásPN (MPa)	ügy	próbanyomás (MPa)		Zárt
Névleges nyomásPN (MPa)	ügy	Lezárt (folyékony)	Tömítés (gáz)	Zárt
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Megfelelő közeg és megfelelő hőmérséklet

Kagyló anyaga	Megfelelő adathordozó	Alkalmazható hőmérséklet (℃)
Szénacél (C típusú)	Víz, gőz, olaj	≤425
Króm-nikkel-titán acél (P típusú)	Salétromsavak	≤200
Króm-nikkel-molibdén-titán acél (R típusú)	Ecetsav	≤200
Króm-molibdén acél (I. típus)	Víz, gőz, olaj	≤550

A fő rész anyaga

Karosszéria, motorháztető	Szeleplemez, ülék	Szelepszár	Száras anya	töltőanyag	Kézikerék
Szénacél	Kiváló minőségű szénacél + keményfém vagy rozsdamentes acél	Krómozott rozsdamentes acél	Alumínium bronz	Grafit azbeszt csomagolás	Temperöntvény
Króm-nikkel titán acél	Rozsdamentes acél, rozsdamentes acél + cementált keményfém	Króm nikkel-titán rozsdamentes acél	Alumínium bronz	teflon	Temperöntvény
Króm-nikkel-molibdén-titán acél	Rozsdamentes acél, rozsdamentes acél + cementált keményfém	Króm nikkel-titán rozsdamentes acél	Alumínium bronz	teflon	Temperöntvény
Króm-molibdén acél	Ötvözött acél + keményfém	Króm-molibdén acél	Alumínium bronz	Rugalmas azbeszt	Temperöntvény

A fő forma és csatlakozási méretek

Névleges átmérő	A fő méretek és csatlakozási méretek
Névleges átmérő	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Szerkezeti kép
