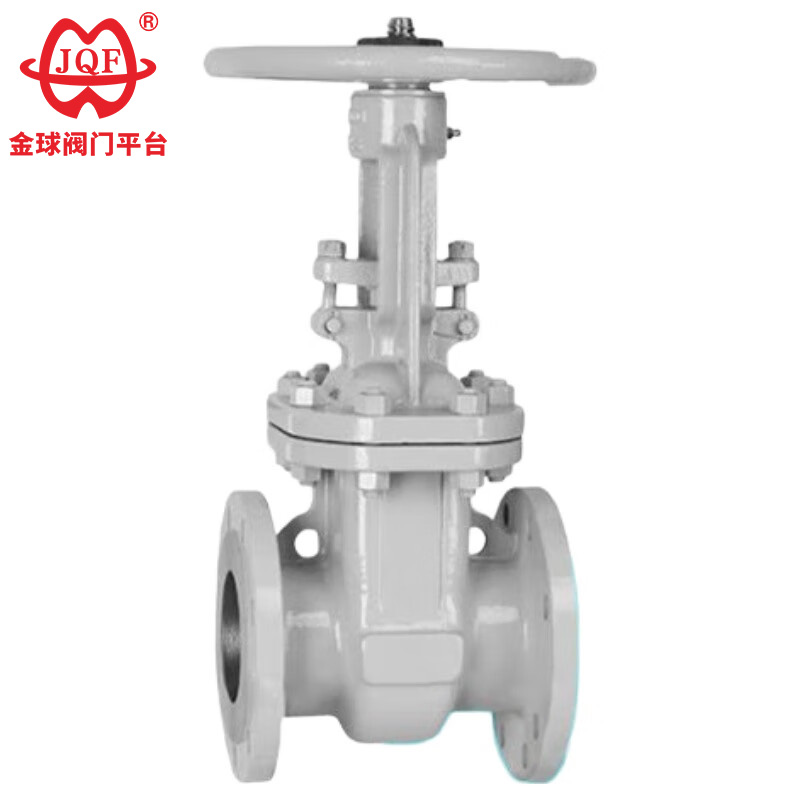

Orosz szabványos tolózár

A JQF Valve egy nagyméretű szelepgyártó Kínában, amely integrálja a tudományos kutatást, fejlesztést, tervezést, gyártást, értékesítést és szolgáltatást. Ez a kiváló minőségű orosz szabványos, raktáron lévő, nem emelkedő szárú tolózár gömbgrafitos vasból készült, és rugalmas gumi tömítőgyűrűvel van felszerelve a megbízható tömítés és a tartósság érdekében. Kompakt szerkezete nagy merevséget és megbízhatóságot biztosít, míg a rugalmas kapu kialakítása megakadályozza a deformációt abnormális terhelés vagy hőmérséklet hatására. A szelep gördülőcsapágyakkal van felszerelve a nagyobb méretek egyszerű működtetése érdekében, és támogatja a testreszabott anyagokat és az ülés opciókat, hogy megfeleljen a különböző működési feltételeknek.

Kérdés küldése

termékleírás

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Tér-optimalizált folyadékdinamikai architektúra: A szerkezetileg optimalizált alvázkialakítás kivételes merevséget és akadálymentes áramlási geometriát biztosít a szeleptestnek, minimálisra csökkentve a nyomásesést.
2. Fejlett kompozit tömítőfelület: Az orosz szabványos tolózár szabadalmaztatott kohászati technológiát alkalmaz a korrózióálló ötvözetek és a volfrám-karbid mátrix kombinálására, így az ipari szabványokat messze meghaladó, kivételesen hosszú élettartamot ér el.
3. Súrlódásmentes szár operációs rendszer: Az anizotróp grafit tömítőgyűrűk biztosítják a szivárgásmentes szártömítést, miközben tiszta, alacsony nyomatékú működtetést biztosítanak a könnyű és erőfeszítés nélküli működés érdekében.
4. Többmódusú működtetés integráció: Az orosz szabványos tolózár átfogó működtetési kompatibilitást kínál, beleértve a kézi kézi kerekeket, pneumatikus működtetőket, villanymotorokat és bolygókerekes hajtóműveket, lehetővé téve az univerzális telepítést.
5. Konfigurálható szeleptárcsa topológiai platform: Három különböző tömítési konfiguráció: nyomáshoz alkalmazkodó, rugalmas egykapu, nagy terhelésű merev egykapu és kétirányú kettős párhuzamos kapu.

Végrehajtási szabványok

Tervezési adatok: GB / T 12234
Szerkezet hossza: GB / T 12221
Csatlakozó karima: r0CT12815-08-I
Teszt és ellenőrzés: JB / T 9092
Nyomás - Hőmérséklet: GB / T 9131
Termékazonosító: GB / T 12220

Teljesítményparaméterek

Névleges nyomásPN (MPa)	ügy	próbanyomás (MPa)		Zárt
Névleges nyomásPN (MPa)	ügy	Lezárt (folyékony)	Tömítés (gáz)	Zárt
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Megfelelő közeg és megfelelő hőmérséklet

Kagyló anyaga	Megfelelő adathordozó	Alkalmazható hőmérséklet (℃)
Szénacél (C típusú)	Víz, gőz, olaj	≤425
Króm-nikkel-titán acél (P típusú)	Salétromsavak	≤200
Króm-nikkel-molibdén-titán acél (R típusú)	Ecetsav	≤200
Króm-molibdén acél (I. típus)	Víz, gőz, olaj	≤550

A fő rész anyaga

Karosszéria, motorháztető	Szeleplemez, ülék	Szelepszár	Száras anya	töltőanyag	Kézikerék
Szénacél	Kiváló minőségű szénacél + keményfém vagy rozsdamentes acél	Krómozott rozsdamentes acél	Alumínium bronz	Grafit azbeszt csomagolás	Temperöntvény
Króm-nikkel titán acél	Rozsdamentes acél, rozsdamentes acél + cementált keményfém	Króm nikkel-titán rozsdamentes acél	Alumínium bronz	teflon	Temperöntvény
Króm-nikkel-molibdén-titán acél	Rozsdamentes acél, rozsdamentes acél + cementált keményfém	Króm nikkel-titán rozsdamentes acél	Alumínium bronz	teflon	Temperöntvény
Króm-molibdén acél	Ötvözött acél + keményfém	Króm-molibdén acél	Alumínium bronz	Rugalmas azbeszt	Temperöntvény

A fő forma és csatlakozási méretek

Névleges átmérő	A fő méretek és csatlakozási méretek
Névleges átmérő	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

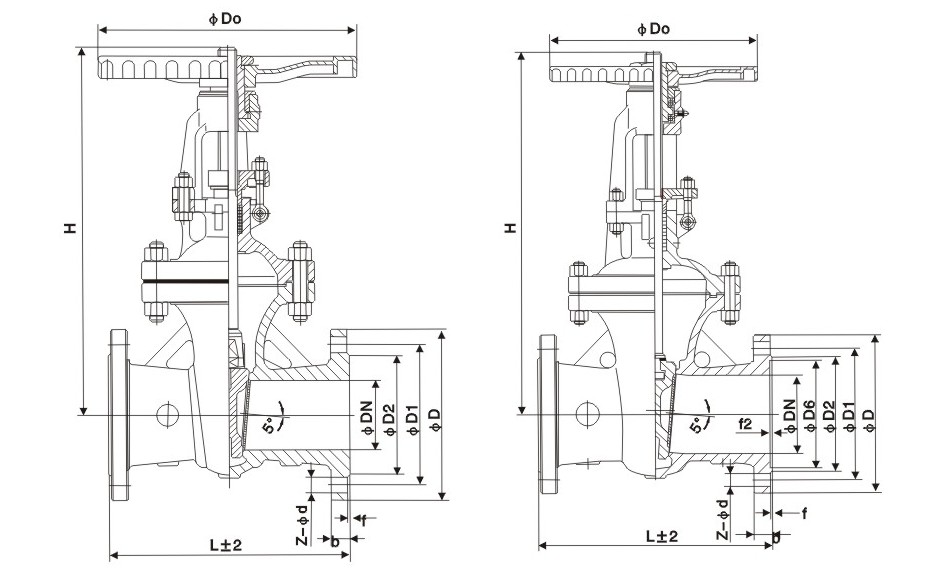

Szerkezeti kép
