Rozsdamentes acél gömbszelep

Tartós J41H, J41Y, J41W rozsdamentes acél gömbszelep, amelyet a JQF Valve gyárt. Nyitó és záró része egy hengeres szeleplap, a tömítőfelület lapos vagy kúpos, a szeleplap lineárisan mozog a folyadék középvonala mentén. A rozsdamentes acél elzárószelep csak teljes nyitásra és teljes zárásra alkalmas. Általában nem használják az áramlási sebesség beállítására. Testre szabottan állítható és fojtható.

Kérdés küldése

termékleírás

Foshan Jinqiu Valve Co., LTD. egy kiváló minőségű rozsdamentes acél gömbszelep gyártó, amely integrálja a tervezést, fejlesztést, gyártást, értékesítést és szolgáltatást. Fő termékeink közé tartoznak a különböző vezérlőszelepek, elektromos szelepek, pneumatikus szelepek, mágnesszelepek, kézi szelepek, működtetők és szeleptartozékok.

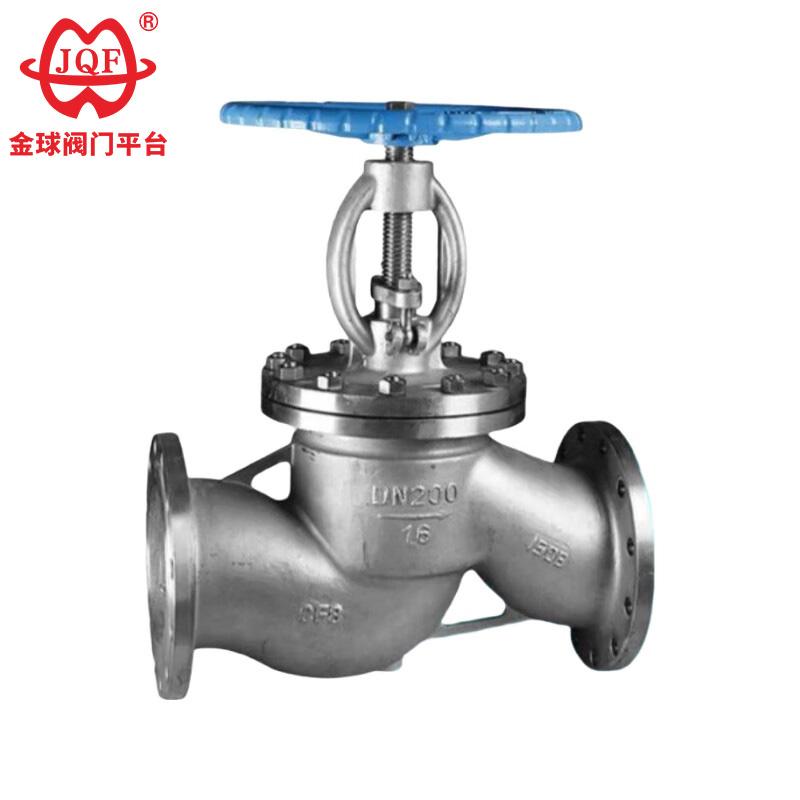

Rozsdamentes acél gömbszelepünk egy rozsdamentes acél öntött testű tolózár, mindkét végén karimás csatlakozásokkal és tolózár szerkezettel. Alapvető funkciója az áramlás pontos szabályozása vagy a közeg megbízható elzárása a csővezetékekben.
Kiváló korrózióállóságának és megbízható tömítési teljesítményének köszönhetően a korrozív közegek vagy a nagy tisztaságú alkalmazások egyik kedvelt szelepévé vált a vegyiparban, petrolkémiai iparban, élelmiszeriparban és gyógyszeriparban.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Egyszerű felépítés: A rozsdamentes acél gömbszelep kialakítása egyszerű, így a gyártás és a karbantartás kényelmes és hatékony.
2. Gyors reagálás: A rövid munkalöket rendkívül gyors szelepnyitást és zárást tesz lehetővé.
3. Tartós tömítés: Kiváló tömítő hatás, minimális súrlódási ellenállás és hosszú élettartam.

Executive Standard

Tervezési adatok: GB / T 12235
Szerkezet hossza: GB / T 12221
Karimás csatlakozás: JB / T 79
Teszt és ellenőrzés: JB / T 9002
Termékazonosító: GB / T 12220
Szállítási adatok: JB / T 7928

Teljesítményparaméterek

modell		J41H-16C-160C	J41Y-16C～160C	J41W-16P～160P
Üzemi nyomás (MPa)		1,6-16,0
megfelelő hőmérséklet (℃)		≤425		≤150
Megfelelő adathordozó		Víz, gőz, olaj		Gyenge korrozív közeg
anyag	Karosszéria, motorháztető	Szénacél		Króm nikkel-titán rozsdamentes acél
	Szelepszár	Krómozott rozsdamentes acél		Króm nikkel-titán rozsdamentes acél
	Tömítő felület	Vas alapú ötvözetek felületkezelése	Kemény ötvözet	Test anyaga
	töltőanyag	Azbeszt grafit, rugalmas grafit, PTFE

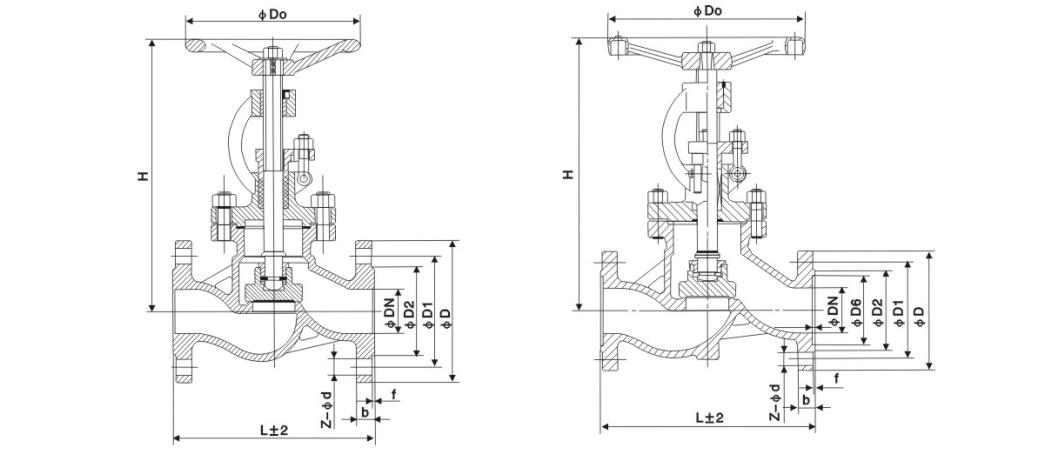

A fő forma és csatlakozási méret

Névleges átmérő	A fő méretek és csatlakozási méretek
Névleges átmérő	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Szerkezeti kép
