GB szabványos gömbszelep

A kiváló minőségű és testreszabott J41H, J41Y és J41W típusú GB szabványos gömbszelepeket a JQF Valve, egy professzionális szelepgyártó Kínában gyártja. Nyitó- és zárórészük hengeres szeleptárcsák, a tömítőfelület lapos vagy kúpos. A szeleptárcsák lineárisan mozognak a folyadék középvonala mentén. A GB szabványos gömbszelepek csak teljesen nyitott vagy teljesen zárt alkalmazásokhoz alkalmasak, és általában nem használják áramlásszabályozásra, de az áramlásszabályozás és a fojtás az ügyfél igényei szerint elvégezhető.

Kérdés küldése

termékleírás

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

A raktáron lévő GB szabványos gömbszelepek PN1,6-PN16 nyomástartományokhoz és DN15-DN400 méretekhez alkalmasak, mindig használják a kohászatban, a vegyiparban, az orvosi gáziparban és az energiaiparban.

Szerkezeti jellemzők

Folyamatosan újítunk és törekszünk a kiválóságra, lépést tartva a korral, kiváló minőségű GB szabványú gömbszelepeinkkel és kiemelkedő ügyfélszolgálatunkkal! Aktívan bevezetjük a fejlett berendezéseket, a vállalatvezetést és a műszaki szolgáltató személyzetet, törekszünk egy magas színvonalú hazai és nemzetközi szelepmárka kiépítésére. Szeretettel várjuk új és régi vásárlóinkat, hogy látogassák meg és nézzék meg létesítményeinket, együttműködjenek a kölcsönös előnyök érdekében, és közösen teremtsenek egy szebb jövőt!

Executive Standard

Tervezési adatok: GB / T 12235
Szerkezet hossza: GB / T 12221
Karimás csatlakozás: JB / T 79
Teszt és ellenőrzés: JB / T 9002
Termékazonosító: GB / T 12220
Szállítási adatok: JB / T 7928

Jellemzők

1. Áramvonalas és optimalizált felépítés: Az egyszerűsített kialakítás 30%-kal javítja az alkatrészek gyártási és karbantartási hatékonyságát. 2. Azonnali nyitás és zárás szabályozása: A mikrolöketű szerkezet kialakítása ciklusonként 0,8 másodperces nyitási és zárási reakciósebességet ér el. 3. Hosszú élettartamú tömítőrendszer: Az önkenő tömítőfelület technológia ultra-alacsony súrlódási együtthatót ér el; a kompozit tömítőréteg öregedésgátló élettartama meghaladja az 50 000 nyitási és zárási ciklust.

Teljesítmény paraméterek

modell		J41H-16C-160C	J41Y-16C～160C	J41W-16P～160P
Üzemi nyomás (MPa)		1,6-16,0
megfelelő hőmérséklet (℃)		≤425		≤150
Megfelelő adathordozó		Víz, gőz, olaj		Gyenge korrozív közeg
anyag	Karosszéria, motorháztető	Szénacél		Króm nikkel-titán rozsdamentes acél
	Szelepszár	Krómozott rozsdamentes acél		Króm nikkel-titán rozsdamentes acél
	Tömítő felület	Vas alapú ötvözetek felületkezelése	Kemény ötvözet	Test anyaga
	töltőanyag	Azbeszt grafit, rugalmas grafit, PTFE

A fő forma és csatlakozási méret

Névleges átmérő	A fő méretek és csatlakozási méretek
Névleges átmérő	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

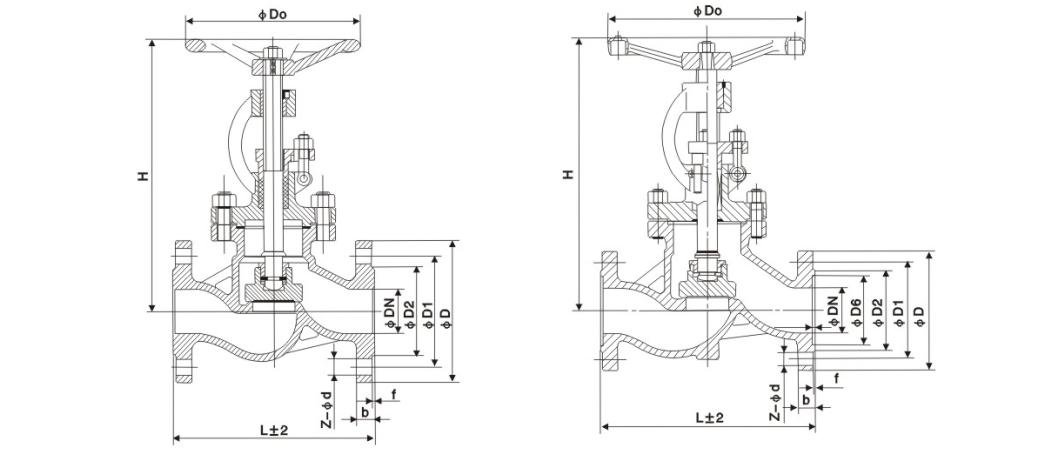

Szerkezeti kép
