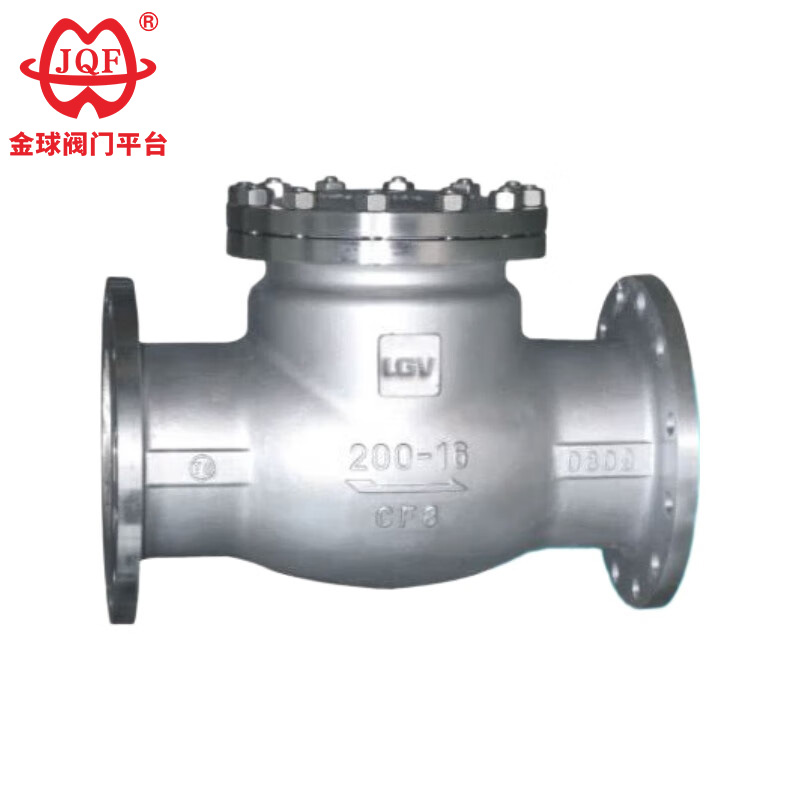

A Jinqiu Valve, egy professzionális rozsdamentes acél visszacsapószelep-gyártó Kínában, amely olyan rozsdamentes acél visszacsapószelepeket gyárt, amelyek lengőkarjai gömb alakú csatlakozási szerkezetet használnak a lengőkar és a szeleptárcsa találkozásánál. Ez lehetővé teszi, hogy a szeleptárcsa bizonyos fokú szabadságot élvezzen 360 fokos tartományon belül, és megfelelő mikrohelyzet-kompenzációt biztosít.
Ezeket a szelepeket széles körben használják a vegyiparban, a kohászati iparban és a gyógyszeriparban. A H44W és H44Y típusú rozsdamentes acél visszacsapó szelepeket csőrendszerekben használják, elsősorban a közeg visszaáramlásának megakadályozására, a szivattyú és annak hajtómotorjának megfordulásának megakadályozására, valamint a közeg tartályokon belüli szivárgásának megakadályozására. A visszacsapó szelepek olyan csővezetékekben is használhatók, ahol a nyomás magasabb lehet, mint a fő- vagy a segédrendszerben.
1. Alacsony nyomásesés: A rozsdamentes acél visszacsapó szelep teljes furatú kialakítása minimális áramlási ellenállást biztosít nyitott állapotban, így energiát takarít meg a rendszerben.
2. Teljesen automatikus működés: A rozsdamentes acél visszacsapó szelep nem igényel külső tápegységet vagy kézi beavatkozást; kizárólag a vezeték áramlása és nyomása alapján működik.
3. Megbízható tömítés: Fém-fém vagy rugalmas (puha) ülést kínál a visszafolyás megakadályozására.
4. Robusztus és egyszerű kialakítás: A rozsdamentes acél visszacsapó szelep kevés mozgó alkatrészt tartalmaz, nagy megbízhatóságú és minimális karbantartást igényel.
| modell | H44W-16P~250 | |
| Üzemi nyomás (MPa) | 1,6-25 | |
| megfelelő hőmérséklet (℃) | ≤550 | |
| Megfelelő adathordozó | Gyenge korrozív közeg | |
| anyag | Karosszéria, motorháztető, tárcsa | Króm nikkel-titán rozsdamentes acél |
| Tömítő felület | A test lezárva | |
| Alkatrész neve | Anyag neve | |||
| Test | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| sapka | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Szeleplemez | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tömítő felület | Test / STL | Test / STL | Test / STL | Test / STL |
| Szeleptengely | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tömítés | Rugalmas grafit | Rugalmas grafit | Rugalmas grafit | Rugalmas grafit |
| csavar | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Dió | A194 8 | A194 8M | A194 8 | A194 8M |
| Üzemi hőmérséklet | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Megfelelő adathordozó | Gyengén korrozív | Gyengén korrozív | Gyengén korrozív | Gyengén korrozív |
| Névleges átmérőDN | A fő méretek és csatlakozási méretek | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
