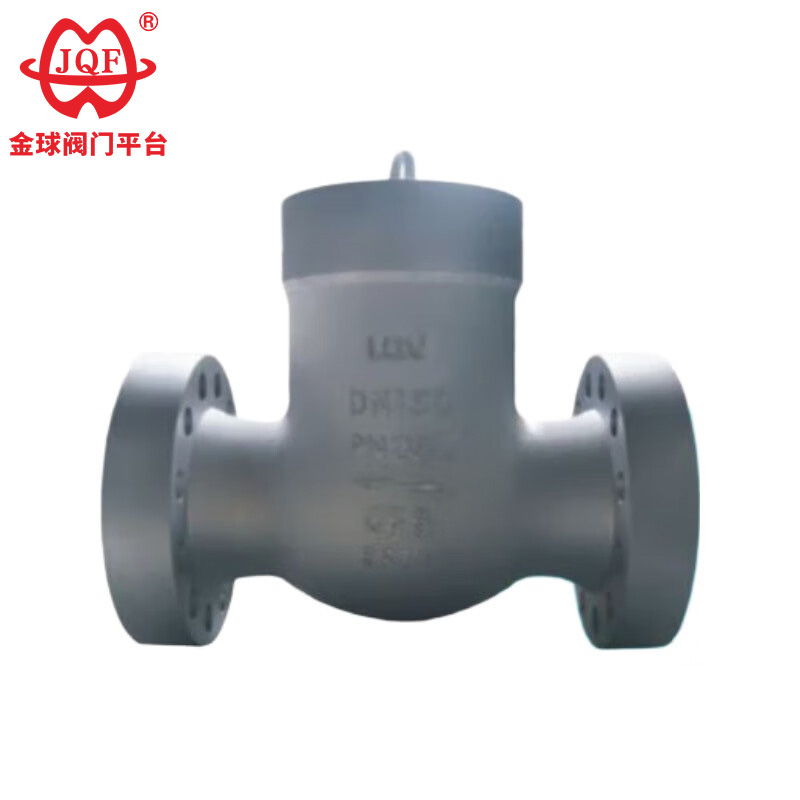

Elszívó pneumatikus visszacsapó szelep

A Jinqiu Valve elsősorban golyóscsapokat, pillangószelepeket, tolózárakat, visszacsapó szelepeket, karimákat és egyéb termékeket gyárt és értékesít. Kiváló minőségű és testre szabott elszívó pneumatikus visszacsapó szelepeink a GB, ANSI, JIS és DIN szabványok szerint készülnek, és fő előnyük a megbízható tömítésben és a hatékony vízkalapács-elnyomásban rejlik. Termékeink jó árelőnyt kínálnak, lefedik Kína nagy részét, valamint Európa, Délkelet-Ázsia és a közel-keleti piacokat. Bízunk benne, hogy hosszú távú partnere lehetünk Kínában.

Kérdés küldése

termékleírás

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Több végcsatlakozás, videomagnó/kompressziós illesztés/aljzat/apa csatlakozási módok opcionálisak.
2. Teljesen hegesztett kivitel, nincs belső menet.
3. Az FKM tömítőgyűrű biztosítja a tömített kapcsolás lehetőségét.
4. Előre irányuló áramlás akkor állítható elő, ha a felfelé irányuló nyomás kisebb, mint 0,14 bar (2 PSIG).
5. Zárható, ha az ellennyomás kisebb, mint 0,4 bar (2 PSIG).
6. A standard átlagos belső felületi érdesség Ra20 uin. (0,5 um), elektropolírozás Ra10 uin érdességig. (0,25 um) opcionális.

Jegyzet

Az elszívó pneumatikus visszacsapó szelep csak az áramlási irány szabályozására szolgál, és soha nem használható biztonsági kioldó eszközként.
Ha az elszívó pneumatikus visszacsapó szelepét egy ideig nem nyitották ki, annak kezdeti nyitási nyomása magasabb lehet, mint a beállított nyitási nyomás.
H64Y típusú 1500 (Lb) ~ 2500 (Lb) magas hőmérsékletű tompahegesztő visszacsapó szelep Class1500 ~ 2500 Lb, üzemi hőmérséklet -29 ~ 570 ℃ kőolaj, vegyi, hőerőművek és a csővezeték egyéb körülményeihez.

H64Y-1500Lb fő forma és csatlakozási méretek

Névleges átmérő PNS (in)	Méretek és csatlakozási méretek			súly
Névleges átmérő PNS (in)	d	L	H	súly
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb fő forma és csatlakozási méretek

Névleges átmérő PNS (in)	Méretek és csatlakozási méretek			súly
Névleges átmérő PNS (in)	d	L	H	súly
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

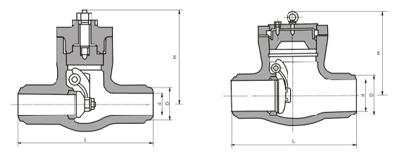

Szerkezeti kép
