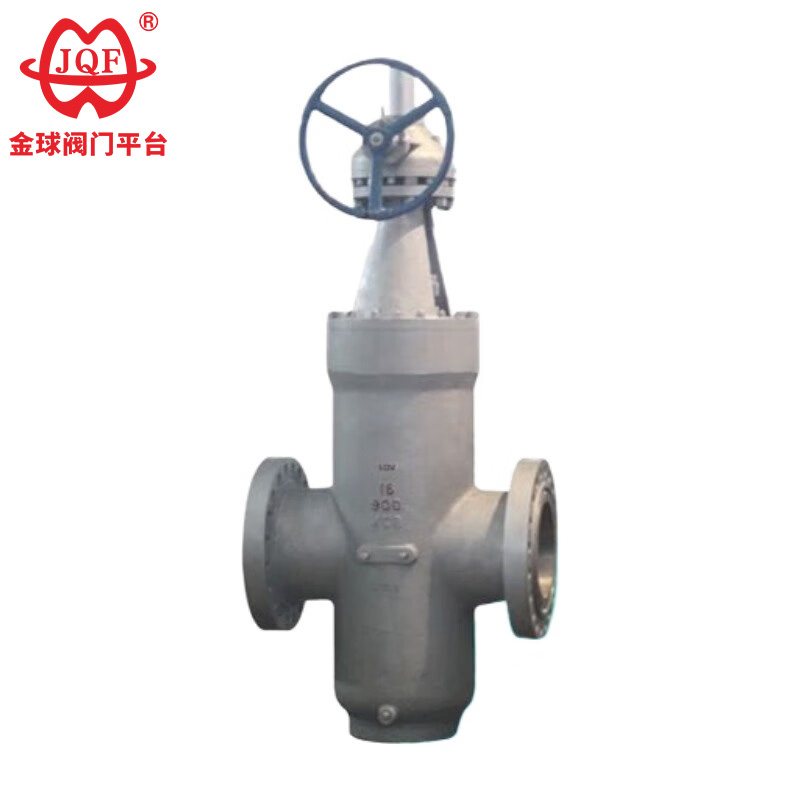

Lapos tolózár

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Teljes furatú kialakítás a minimális áramlási ellenállás érdekében
2. Csővezeték tisztítás kefével,
3. Lebegő ülés kétirányú tömítéshez
4. Alacsony nyitási és zárási nyomaték
5. Könnyű kezelhetőség, nyomáscsökkentő és zsírbefecskendező mechanizmusok a magas biztonság érdekében
6. Szivárgásmentes teljesítmény.

Termékhasználat

A JQF Valve lapos tolózárakat gyárt, amelyek egyfajta tolószelep. A záróelem lehet egykapu vagy kettős kapu, köztük egy tágulási mechanizmussal. A kapu nyomását a szelepülékre az úszókapun vagy úszószelepülésen ható közeg nyomása szabályozza. Kettős tolózár esetén a két kapu közötti tágulási mechanizmus kiegészíti ezt a nyomást.

Termékkategóriák

Szerkezeti jellemzők

1. Lebegő kétirányú tömítés
A testreszabott lapos tolózár-ülék kétirányú nyitást és zárást tesz lehetővé, megbízható tömítést és rugalmas működést biztosítva.
2. Kemény korrózióálló vezetőanyag
A kapu vezetőlécekkel van felszerelve a pontos pozicionálás érdekében, a tömítőfelületet pedig keményfém eróziógátló réteggel permetezzük.
3. Nulla áramlási ellenállású tervezés
A lapos tolózártest nagy nyomásállósága; teljesen nyitott állapotban az egyenes áramlási csatorna egy azonos átmérőjű csövet közelít (áramlási ellenállás ≤ 0,03).
A többlépcsős tömítés a szelepszáron lévő kompozit tömítéssel 40%-kal csökkenti a súrlódási együtthatót.
4. Kétlépcsős tömítési mechanizmus
Az óramutató járásával megegyező irányban zárva:
A közepes nyomás megnyomja a bemeneti szelepülést, hogy elsődleges tömítést képezzen.
A kapu a kimeneti szelepüléshez nyomódik, és kettős tömítést képez.
5. Forradalmi online karbantartás
A kettős tömítésű szerkezet lehetővé teszi a sérülékeny alkatrészek cseréjét a gyártás megszakítása nélkül; ez a technológia vezeti a hasonló termékeket hazai és nemzetközi szinten egyaránt.
6. Progresszív nyitás és zárás szabályozás
Az óramutató járásával ellentétes nyitáskor a kapu felemelkedik, és a vezetőlyuk fokozatosan átfedi a csatornát, elérve a 100%-os teljes nyitást a véghelyzetben.

Tervezési szabványok

Szabványok tervezése és gyártása: JB / T 5298
Szerkezeti hosszszabvány: JB / T 5298
Csatlakozó karima szabvány: GB / T 9113
Nyomás hőmérsékleti fokozat: GB / T 12224-2005
Tesztvizsgálati szabványok: GB / T 13927-2008, JB / T 5298

Teljesítményparaméterek

A fő forma és csatlakozási méretek

Szerkezeti kép
